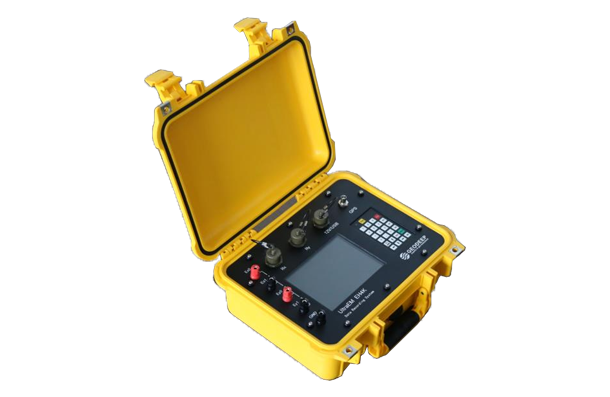

UltraEM Z4大地电磁系统是以成熟的大地电磁测深理论为基础，采用随机信号处理技术、嵌入式实时操作系统技术、大规模现场可编程阵列逻辑技术、高精高速A/D记录技术等电子技术，集高频大地电磁（HMT）、音频大地电磁（AMT）及大地电磁（BMT和MT）为一体的宽频带大地电磁仪。

大地电磁法（HMT/ AMT/BMT/MT）具有多种观测方式，能够提供多种定性解释参数，广泛应用于各种中深部地球物理勘探领域中。HMT/ AMT/BMT/MT法可做二维、三维的剖面或面积性勘探，也可固定台站配合流动台站实现四维的台站式连续性勘探。

UltraEM Z4大地电磁系统可以通过精度优于30纳秒的GNSS卫星同步，当GNSS信号丢失后，系统内的恒温时钟模块可继续保持同步。系统可扩展CSAMT、TEM、IP等功能），以及其他新的地球物理方法研究。

产品主要特点：

可用高频大地电磁测深（100kHz-10Hz）开展几米浅层到一千米的人文活动最活跃的深度勘探，也可采用音频大地电磁测深（10kHz-0.1Hz）或长周期大地电磁测深（1kHz-10000s）或宽频带大地电磁测深（10kHz-10000s）开展深层宏观地质问题研究。

宽频带大地电磁仪

1、天然源与人工源混合模式

可开展天然源（MT、AMT）、人工源（CSAMT、IP、TEM）等电磁法方法；

2、张量与标量均可观测

可以开展适合快速普查的标量测量，也可以进行二三维地质构造的张量测量；

3、轻便现场实时成像

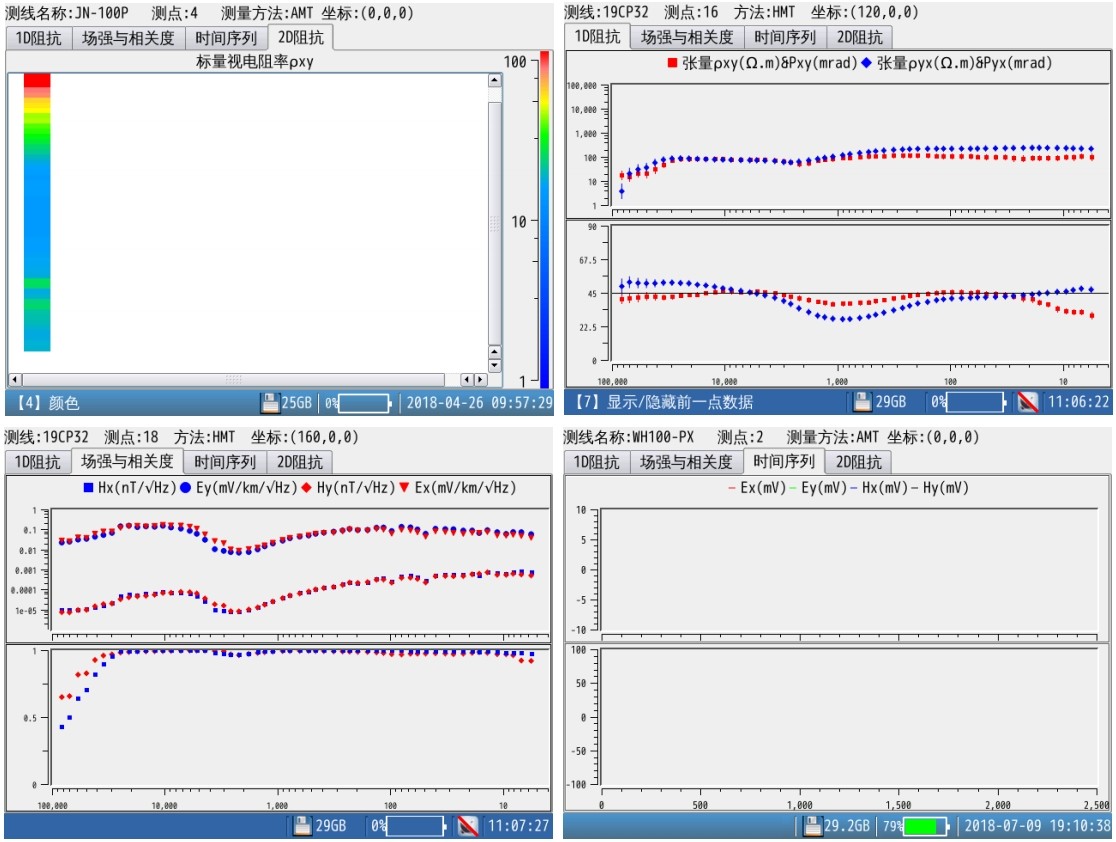

Z4接收主机带锂电池仅4kg，移动方便；采用嵌入式实时操作系统，搭配并行硬件处理器，实现全频带采集的同时，电磁场功率谱、视电阻率、相位、相关度现场实时计算，并可以现场查看标量或张量的视电阻率、视相位剖面图；

4、高效多采样率实时并行采集

内置192kHz、24kHz、2400Hz、150Hz、15Hz五种高低速采样率并行采集;内置高通、低通、带通、带阻滤波器高效实时处理，优良的抗干扰能力。

产品主要特点：

1、公路、铁道、水利与电力工程地质勘探；

2、金属、非金属矿产勘查；

3、石油和天然气勘探；

4、岩溶勘查；

5、水文地质勘探；

6、地震研究，长周期的连续监测；

7、深部地热资源储藏调查。

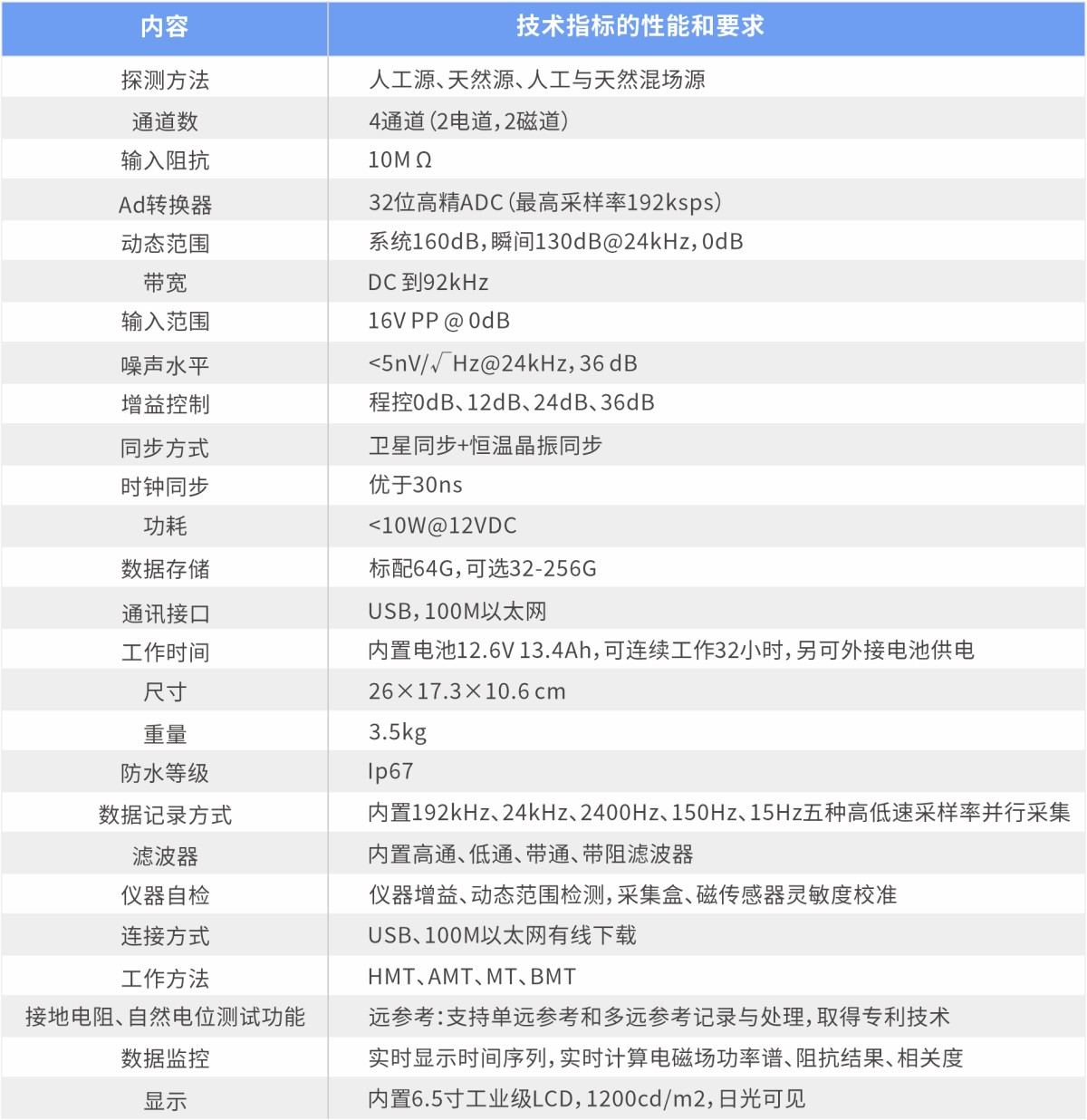

Z4电磁接收机性能指标：

性能指标：

应用案例：

1、矿泉水勘查应用

区内地下水主要流向为近东西走向，南北范围较宽，含水层西边界和南边界受断层控制明显。测区地形西高东低，南北起伏，在测区东边的山坳位置应有泉眼出露。

2、浅层地热找水勘查

在1140处打钻验证，100米深度出现热水。钻探岩芯显示:0-50米为第四系覆盖层层，50-100米为片岩，100米以下为构造带。

3、江汉平原地质调查

4、公路隧道勘查

左右两条测线沿隧道相隔30m平行布置，经过三条断层，其中F1已发育为断裂破碎带，对隧道施工形成极大安全隐患，左右两条测线一致性较高，提高了数据的可靠性。
